Noise Filter | 3상 3선

제품소개

Noise Filter | 3상 3선

Noise Filter

32U/35U 고감쇄형 1단 필터

3 Phase 1 Stage 250~1,000A

01   고전류 타입 (High Current)

02   고감쇄용 필터(High Performance)

03   경쟁사의 동등 성능 제품 대비 최소 사이즈

        (Compact Size)

04   부스바 타입 (Bus Bar Type)

05   안전커버 적용 (Option)

06   UL, CSA, CE, KC 인증

Noise Filter

32U/35U 고감쇄형 1단 필터

3 Phase 1 Stage 250~1,000A

01   고전류 타입 (High Current)

02   고감쇄용 필터(High Performance)

03   경쟁사의 동등 성능 제품 대비 최소 사이즈 (Compact Size)

04   부스바 타입 (Bus Bar Type)

05   안전커버 적용 (Option)

06   UL, CSA, CE, KC 인증

■ Electrical Characteristics

MODEL NAMERATED CURRENTRATED VOLTAGETEST VOLTAGE (@ 60 Sec)LEAKAGE CURRENTWEIGHT
32 Series35 Series(A)AC (V)L-L (W/OUT R)L-GND32 : 250V / 35: 500V(kg)
32U250-N61S35U250-N61S25032 Series : 250V

35 Series : 500V		2.15kVdc3kVdc32 Series : 22 mA max.

35 Series : 43 mA max.		3.2
32U300-N61S
35U300-N61S
300
3.2
32U400-N61S
35U400-N61S
400
4.5
32U500-N61S
35U500-N61S
500
5.0
32U600-N61S
35U600-N61S
600
5.0
32U800-N61S
35U800-N61S
800
8.5
32UA00-N61S
35UA00-N61S
1000
8.5

■ Circuit Diagram

32 Series

32 Series

35 Series

35 Series

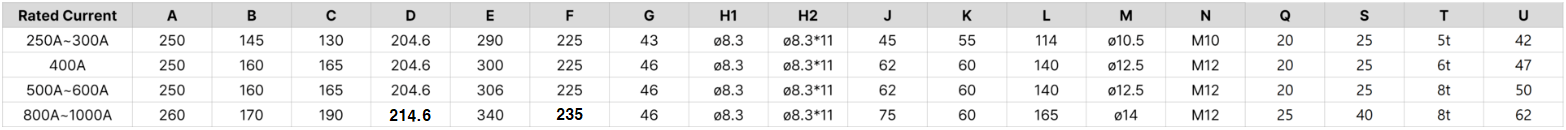

■ Shape & Dimension

General Tolerance : ±3.0

■ Circuit Diagram

[ 32 Series ]

[ 32 Series ]

[ 35 Series ]

[ 35 Series ]

■ Shape & Dimension

General Tolerance : ±3.0
