Noise Filter

45U 고감쇄형 2단 필터

3 Phase 4 Line 2 Stage 10~200A

01   체결이 용이한 터미널 블록 타입 (Terminal Block Type)

02   합리적인 단가 (Reasonable cost)

03   경쟁사의 동등 성능 제품 대비 최소 사이즈

        (Compact Size)

04   안전커버 적용

05   UL, CSA, CE, KC 인증

Noise Filter

45U 고감쇄형 2단 필터

3 Phase 4 Line 2 Stage 10~200A

01   체결이 용이한 터미널 블록 타입 (Terminal Block Type)

02   합리적인 단가 (Reasonable cost)

03   경쟁사의 동등 성능 제품 대비 최소 사이즈 (Compact Size)

04   안전커버 적용

05   UL, CSA, CE, KC 인증

■ Electrical Characteristics

MODEL NAMERATED CURRENTRATED VOLTAGETEST VOLTAGE (@ 60 Sec)LEAKAGE CURRENTWEIGHT
(A)AC (V)L-L (W/OUT R)L-GND(500V 60Hz)(kg)
45U010-N4110500V (UL)

480V (KC)		2.15kVdc3kVdc14.5 mA max.2.0
45U020-N41
20
2.0
45U030-N41
30
2.0
45U040-N41
40
2.0
45U050-N41
50
2.0
45U060-N41
60
2.5
45U080-N41
80
2.5
45U100-N41
100
2.5
45U120-N41
120
4.5
45U150-N41
150
4.5
45U180-N41
180
6.5
45U200-N41
200
6.5

■ Circuit Diagram

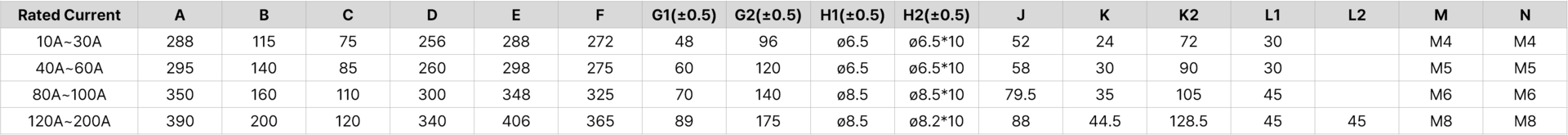

■ Shape & Dimension

[ 10~100A ]

[ 10~100A ]

[ 120~200A ]

[ 120~200A ]

General Tolerance : ±3.0

■ Circuit Diagram

■ Shape & Dimension

[ 10~100A ]

[ 10~100A ]

[ 120~200A]

[ 120~200A]

General Tolerance : ±3.0
